Ja, die Bilder aus dem Simforum habe ich natürlich schon gesehen :D
Ich habe mal die Bilder in den Beitrag eingearbeitet, mit dazu habe ich auch noch zwei ehemalige Anlagen aus Buxtehude und Neuwied eingearbeitet.

Das Bild bei Pfaffenhausen nimmt der Homepagebesitzer bzw. der Autor wohl als Symbolbild für alle Meldungen über Bahnübergänge, es zeigt aber sehr wahrscheinlich nur den BÜ in Mindelheim.

Gruß^^

Ok, das könnt sein...

Mal eine Frage,
kannst du hier erkennen, ob es sich um EBÜT oder BÜS72 handelt? Ich tippe mal auf EBÜT,, oder ham wir doch noch was neues für die Liste? er liegt an der K14 bei Hörringhausen...

Hmm, da du kein Bild oder ähnliches verlinkt hast denke ich dass du diesen Bahnübergang hier meinst:
http://www.rostendeschienen.de/Strecken/Bilder/3944/129.jpeg

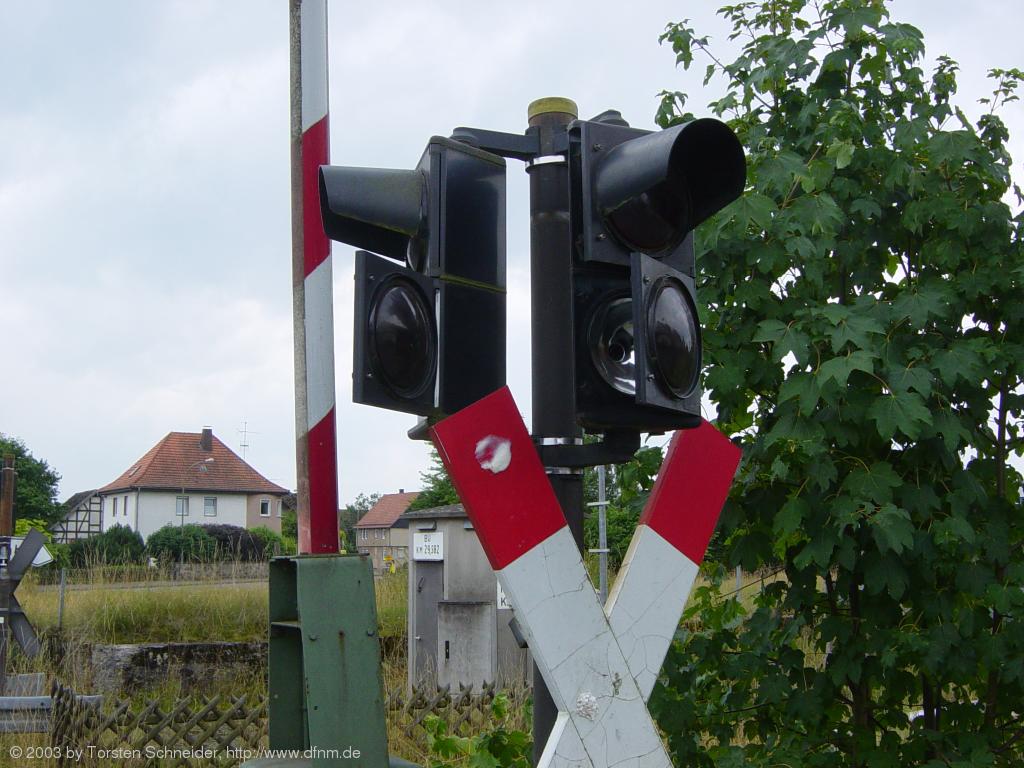

Ob es eine ehemalige BÜS72-Anlage ist weiß ich nicht, kann auch EBÜT, vllt. sogar auch noch was anderes sein. Auf jeden Fall sind es nicht die Lichtzeichen mit den langen Schuten:
http://dfnm.de/?pic=wil_kor_ye

Hier noch ein Bericht zum Bahnübergang aus Bobstadt bei Biblis, mittlerweile wurden wohl die Lichtzeichen entfernt und bald soll ein Erdwall dort aufgeschüttet werden:
http://www.google.de/imgres?imgurl=http:...t:429,r:15,s:63

Was würdest du hier vermuten? Hinten links kann man ja noch die Rückseite erkennen. Der Standort der Anlage war in Osthofen bei Alzey, mittlerweile aber auch durch eine Unterführung ersetzt...
http://www.google.de/imgres?imgurl=http:...72&tx=135&ty=47

Der letzte Bahnübergang in Osthofen am Ziegelhüttenweg (Richtung Mainz) scheint wohl nach wie vor mit den Lichtzeichen mit langen Schuten ausgerüstet zu sein. Leider kann man es auf folgendem Foto nicht ganz so gut erkennen, ich würde aber darauf tippen dass es diese Lichtzeichen sind:
http://www.gedenkstaette-osthofen-rlp.de...arkplatzbau.jpg
Rechts findet man auch die Kamera, es handelt sich um einen BÜ mit Vollschranken.

Deine Meinung dazu?

Gruß^^

???eigentlich sollte dort ein link zum BÜ sein...naja, hast aber den richtigen gefunden, den meinte ich...

@Osthofen/Alzey: Ich meine dort auf der rückseite diese 2 für BÜS72 anlagen typischen kreise zu erkennen, daher würd ich hier mal sagen, dass er auch die schönen langen mützen hat.
@Osthofen am Ziegelhüttenweg: Der BÜ hat, soweit ich das erkennen kann, keine Kontrastblende. Im vergleich zum Kreuz wäre der Signalschirm also deutlich kleiner als er sich hier präsentiert.

Also an der Strecke von Mainz nach Worms existieren noch vier Bahnübergänge mit diesen Lichtzeichen, einer in Alsheim, einer in Mettenheim, einer zwischen Mettenheim und Osthofen (an der Straße, die durch eine Brücke ersetzt wurde) und, richtig erkannt, auf dem Ziegelhüttenweg in Osthofen. Anbei die Bilder dazu und noch ein Bild vom Bahnübergang Brauerstraße in Bremen


Bahnübergang "Brauerstraße" in Bremen, zwischen Bremen Hbf und Bremen-Hemelingen gelegen. Das Foto ist nicht von mir sondern von einem Arbeitskollegen... ;)


Bahnübergang "Gimbsheimer Straße" in Alsheim, die Lichtzeichen stammen allesamt von Pintsch Bamag. Interessant ist die unterschiedliche Ansteuerung der Lichtzeichen, dazu in einem Video aber mehr.


Bahnübergang "Bahnhofstraße" in Mettenheim, ein Dorf weiter. Auf dem weißen Aufkleber rechts steht eine Telefonnummer, die bei einer Störung des BÜ angerufen werden soll. Interessant sind die langen Schließzeiten, vom Zeitpunkt des Aufleuchten der gelben Phase bis zum Schließen der letzten Schranke vergehen 50 Sekunden.


Bahnübergang "L409" zwischen Mettenheim und Osthofen, das Bild ist von der bereits fertigen Brücke aus gemacht. Die Übergabe an den Straßenverkehr ist schon erfolgt, die Straße, die der Bahnübergang einst sicherte, ist entfernt worden. Der Bahnübergang ist laut Schild "außer Betrieb", die Lichtzeichen zeigen Dauerrot, wie beim BÜ aus Biblos-Bobstadt. Die Gegengewichte der Schranken wurden demontiert. Die Kamera für die Fernüberwachung ist aber nach wie vor vorhanden.


Bahnübergang "Ziegelhüttenweg" in Osthofen. Die Straße ist wegen Bauarbeiten gesperrt, auch Fußgänger können den BÜ nicht nutzen. Ob der BÜ aufgelassen werden soll konnte ich nicht erkennen, lediglich neue Wasserrohre lagen am Bauplatz. Die Kontrastblenden lassen sich auf dem Luftbild nicht erkennen. Vielleicht ist das schon was älter. Eine Neubestückung der Lichtzeichen mit Kontrastblenden halte ich aber auch für unwahrscheinlich...

Und noch einer, der nicht in der Liste steht:
http://www.panoramio.com/photo/49255375
Ob die Absperrung mit einem Umbau zu tun haben weiß ich nicht. Standort ist die Neckarstraße in Neckarsulm. Hier gibt es weitere Infos:
http://www.drehscheibe-foren.de/foren/read.php?4,4755366

Gruß

da fängt man gerade an zu glauben, man hat sie alle, da kommen schon wieder neue zur liste hinzu...bin auf die vids gespannt...

Joar, und es wird bestimmt noch einige Anlagen dieser Bauart geben! :D
Hmm, in Osthofen gab es mal drei Bahnübergänge, zwei waren definitiv mit den markanten Lichtzeichen ausgerüstet (der am Ziegelhüttenweg und auf der Rheisntraße direkt am Bahnhof, das Bild habe ich ja hier schonmal gepostet), doch vom dritten BÜ findet man so keine Bilder im Netz. Über Umwege bin ich auf das folgende Bild gestoßen:
http://www.wormser-zeitung.de/fm/819/thu...jpg.8729598.jpg
Das Foto befindet sich leider in einem Bezahlangebot der Wormser Zeitung, sodass eben nur das Bild übrig bleibt. Der Käfer auf dem Bild hat schon ein AZ-Kennzeichen für Alzey, was zumindest für die Region nördlich von Worms sprechen würde. Leider kann man den ehemaligen BÜ "Flurweg" nicht mehr auf Google-Maps erkennen, auch die Häuser scheinen sich irgendwie nicht zu ähneln.

Am Ziegelhüttenweg wird nur die Straße erneuert:
http://www.google.de/imgres?imgurl=http:...iw=1280&bih=865

Max, ich hab mal wieder was neues gefunden:
http://www.google.de/imgres?imgurl=http:...iw=1280&bih=865

Und das hier? Die Lichtzeichen sehen so schmal aus, könnt das eine BÜS72 mit kurzer kappe sein?
http://mitrocoma.de/usenet/IMG_2010.JPG

Noch einen in Hofen:
http://www.google.de/imgres?imgurl=http:...iw=1280&bih=865

Ich antworte mal direkt zu allen drei Links! :D
Also der BÜ auf dem ersten Bild ist ja niedlich! Schön dass es also mindestens ein Exemplar gibt welches erhalten wird.

Hmm, BÜS72 gibt es in vielen verschiedenen Ausführungen, aber die von dir gezeigten Exemplare sind nicht die markanten Lichtzeichen. Es könnte sich aber natürlich um eine Anlage des Typs BÜS72 handeln, da hast du Recht.
Hier ist beispielsweise eine Variante BÜS72, es sind sicher die gleichen Lichzeichen wie auf deinem Bild:
Klick mich

Laut streckenarchiv.de ist die Sicherung des BÜ am Hp Essen-Überruhr auch eine Anlage des Typs BÜS72, aber auch hier wurden andere Lichtzeichen verwendet:
Klick mich

Möglich mit BÜS72 sind auch Wechselblinker bzw. Blinklichter, wie dieses Beispiel hier verdeutlicht:
Klick mich
Wie du siehst kann sich ein BÜS72 überall verstecken, mit unterschiedlichen Varianten von Lichtzeichen und Blinklichtern. Offenbar lassen aber nur die markanten Lichtzeichen mit den langen Kappen einen Rückschluss auf BÜS72 zu.

Den Bahnübergang aus Hofen habe ich bereits erfasst, es sind sogar zwei. Kurz hinter dem auf deinem Bild befindet sich ein weiterer dieser Art. Danke für deine Mithilfe!

Ich habe aber auch noch zwei für dich :

Dittigheim, Tauberbischofsheim, ganzer BÜ, hier schön zu sehen dass es sich um eine Anlage mit Überwachungssignal handelt. Diese ist nicht fernüberwacht.
Hamm-Westerheide, der bisher einzige richtige Typ mit diesen Lichtzeichen in Nordrhein-Westfalen!

Gruß^^

Was denn mit Köln-Portz? is doch auch in NRW...aber wieder schöne anlagen gefunden...

EDIT: könnte es nicht eig sein, dass die BÜS72 mit kurzer kappe nicht noch älter sind als die mit der langen? Denn die 59erHV signale haben auch ne kurze kappe, die 69er ham dagegen ne lange...

Hmm, die mit der kurzen Sonnenblende ähneln ja sehr stark den normalen Ampeln für den gewöhnlichen Straßenverkehr, wenn sie nicht sogar vom gleichen Typ sind. Die Optiken der Lichtzeichen mit der langen Sonnenblende hingegen sind wohl so nicht im Straßenverkehr vorzufinden und sicherlich eine Ableitung aus Signalleuchtmitteln. Ich würde die mit der langen Sonnenblende daher zeitlich etwas früher einordnen als die mit kurzer Blende. Das ist ja auch bei den Wechselblinkern oder Blinklichtern ähnlich, die frühe Version hat die lange Sonnenblende, die neuen Varianten von Pintsch Bamag und Scheidt&Bachmann haben normale und gewöhnliche Ampeloptiken mit kurzer Blende...

Naja, guck dir die Variante aus Köln-Porz mal an, das ist nichts Halbes und auch nichts Ganzes:
Klick mich
Die Strecke wird glaub ich nach BOStrab gesichert, richtige Zugfahrten finden da nicht statt.

Gruß^^

Was du meinst mit den Straßenverkehrsleuchten sind die EBÜt(= und BÜS2000 anlagen, die BÜS72 hats weder mit langer noch mit kurzer Kappe in Ampel geschafft...ich kam bei der kurzen kappe auf älter, eben weil ich vermute, das die BÜS72 mit den Leuchten in den Signalen verwandt ist...

Das is ja mal ne kranke anlage...auf der anderen seite der rechte schirm hat sogar ne eckige blende...dafür hat links kurze kappe...sieht ziemlich verrückt aus...

ich vermute, das sich da Minderjährige dran zu schaffen machen und die blenden ständig abrupfen oder gar leuchten zerschlagen...
oder am vortag war einfach Karneval xD

auf frohes weiteres finden...

kleine Verständnisfrage, wo ist der unterschied zwischen Wechselblinkern und Blinklichtern?

Hmm, ich glaube, wir schreiben aneinander vorbei...
Wenn du einen Bahnübergang mit Straßenverkehrsleuchten siehst kann das auch eine Anlage des Typs BÜS72 sein. BÜS72 gibt es auch in einer mehr oder weniger angepassten Variante mit kurzen Blenden:
Ich bin eine BÜS72 (klick)

Wechselblinker sind zwei Blinklichter auf beiden Seiten einer Straße, die im Wechsel oder synchron miteinander blinken. Blinklichter stehen nur auf einer Seite des Bahnübergangs (also zwei Stück für beide Straßenrichtungen).
Die Anlage in Köln ist wie gesagt nichts Halbes und nichts Ganzes. Da wurde auch kein Vandalismus betrieben, die sieht schon so aus. Wenn ich Zeit habe werde ich die in naher Zukunft mal aufnehmen (irgendwann in den nächsten Wochen, wenn das Wetter gut ist )

Ich weiß nicht, ob du (euch :D) der Bahnübergang in Plettenberg-Ohle auf der Nordstraße bekannt ist. Von dem BÜ gab es mal massig Videos bei YouTube, aber offenbar wurden sie gelöscht. Zum Glück gibt es aber noch ein Video, den BÜ sieht man direkt am Anfang. Vielleicht hast du eins von den älteren Videos gesehen. Wenn nicht fällts dir eventuell auch so auf. Stopp das Video mal irgendwo zwischen 0:10 und 0:11 und achte mal auf die Einmündung der Straße rechts im Bild:

http://www.youtube.com/watch?v=Q5WufxHRtk8

Was fällt auf?
Gruß^^

Ist das hier Groß Gleidingen oder hab ich hier etwa n neues schnuckelchen in Gleidingen gefunden?
http://www.google.de/imgres?imgurl=http:...iw=1280&bih=858
Und hier ein vid vom BÜ in Plettenberg Ohle, wenn auch von der falschen seite:
http://www.youtube.com/watch?v=5uIfEZT-mAE

Mehr hab ich jezt erstmal nicht mehr gefunden.

In Groß-Gleidingen gibt es nur den einen Bahnübergang mit den Lichtzeichen ;)
Hier zwei Bilder von dem Kölner BÜ, gelegen an den Straßenbahngleisen der KVB:





Gruß^^

Und ich hab auch wieder was neues gefunden, Bahnübergang Talstraße, Kirnbach, leider laut bericht mittlerweile abgerissen :(:
http://www.google.de/imgres?imgurl=http:...iw=1280&bih=885

Achja, noch ein mittlerweile abgebauter BÜ befand sich in Hamburg Wandsbeck, dierekt am Hp:
http://www.google.de/imgres?imgurl=http:...iw=1280&bih=885

Ja, beide Bahnübergänge existieren in dieser Form nicht mehr. Interessant bei beiden Bahnübergängen war das Läutewerk (Hamburg) und der Wecker (Kirnbach). Außerdem gab es beim BÜ in Kirnbach noch ein vorgelagertes Lichtzeichen:
http://www.wolfach.de/media/custom/760_2....JPG?1220947215
Außerdem war es wohl eine lokführerüberwachte Anlage. Der zweite Bahnübergang in Kirnbach war mit Wechselblinkern ausgestattet.
Ersetzt wurden beide BÜs durch Anlagen von siemens. Der BÜ in Hamburg wurde durch eine Unterführung ersetzt.

Eine frag zu Neuwied-Kirchhoff: http://www.ld-host.de/uploads/images/5e1...d98568b3cb8.jpg
wo ist hier der Asphalt auf den Gleisen, über den der Straßenverkehr kreuzt?

EDIT: apropros bimmel: der BÜ in Ellenstedt hatte nen E-Gong mit doppelklang...
